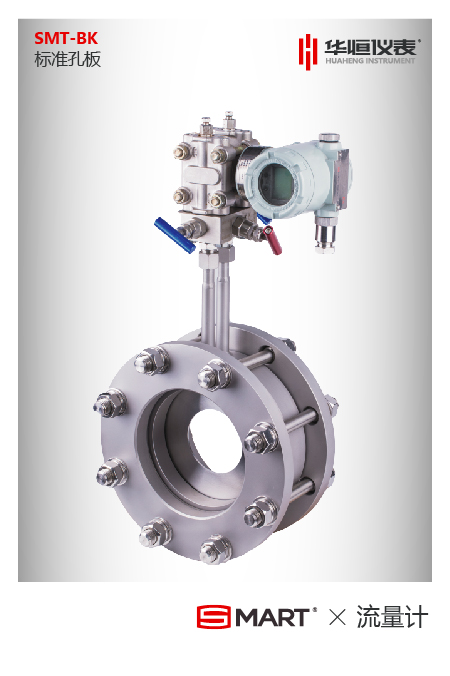

產品介紹
一、概述
標準孔板可用于測量管道中液體、氣體、蒸汽的流量。
標準孔板按國標GB/T2624-2006（等同ISO 5167-2003）設計制造，依照國標JJG640-2016檢定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓及D-D/2Q取壓三種取壓方式。
按照國標規定設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本地、是流體測量中應用最廣的流量計，但存在壓力損失大的缺點，標準孔板廣泛用于石油、化工、冶金、電力、核能等行業。
二、主要技術指標
1.公稱直徑： 50 mm ≤DN≤1000mm, 如DN>1000 mm，需實流標定
2.孔徑比β：0.10≤β≤0.75
3.雷諾數范圍： 當0.10≤β≤0.56時，5000≤ReD
當0.56≤β≤0.75時，10000≤ReD
4.公稱壓力：PN≤16MPa
5.量程比：1:5,1:10,1:65.

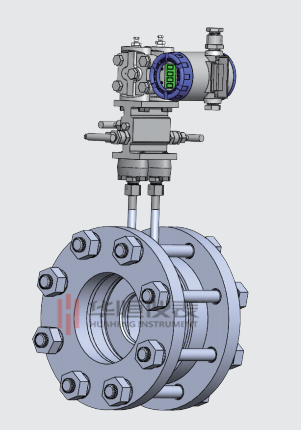

三、結構形式
四、安裝要求
1.安裝時應保證孔板中心、法蘭軸線、管道軸線、管道軸線和墊片同心，不同心度不得超過0.002D/β
2.孔板的高、低壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定（參考SMT-BK說明書）。
3.標準孔板與管道連接時，焊接處的端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊疤和焊渣。
4.取壓法蘭與管道焊接前，應先將官道上的取壓空鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
5.可選帶上、下游直管段。
6.D-D/2取壓是成套供貨，法蘭連接可直接裝置。
五、型譜規格及說明
| 型譜規格 | 說明 | |||||||
| SMT-BK | 標準孔板 | |||||||
| 介質 | Y | 液體 | ||||||
| Q | 氣體 | |||||||
| Z | 蒸汽 | |||||||
| 連接方式 | 1 | 法蘭連接 | ||||||
| 2 | 帶前后直管段，對焊連接 | |||||||
| 法蘭或管段材質 | C | 碳鋼 | ||||||
| S | 不銹鋼 | |||||||
| O | 其它 | |||||||
| 公稱壓力 | 025 | 0.25MPa | ||||||
| 06 | 0.6MPa | |||||||
| 10 | 1MPa | |||||||
| … | … | |||||||
| 160 | 16MPa | |||||||
| 取壓方式 | A | 角接取壓 | ||||||
| F | 法蘭取壓 | |||||||
| D | D-D/2取壓 | |||||||
| 公稱直徑 | -50 | DN50 | ||||||
| -65 | DN65 | |||||||
| -80 | DN80 | |||||||
| … | … | |||||||
| -1000 | DN1000 | |||||||
訂貨須知：
一、供方對質量負責的條件和期限：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
