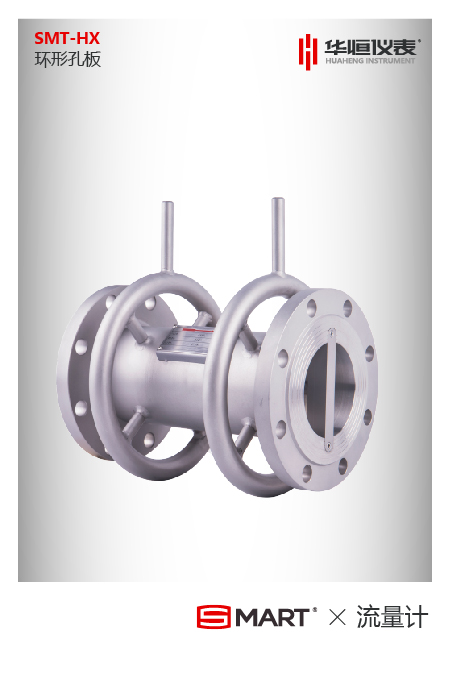

概述
環形孔板的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管段，具有在惡劣的管道條件下工作的優點。
二、特點
適合測量蒸汽、煤氣及冷卻水等臟污介質。
環形孔板“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。
2. 適合高溫、高壓流體的流量測量。
環形孔板測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關，降低加工成本。
3. 比圓缺孔板、偏心孔板工作可靠，測量準確。
使用環形孔板測量流體流量，不易堵塞取壓孔，因幾何形狀簡單，可以精密加工和裝配，容易提高測量精度。
采用均壓環結構，減少測量誤差來源。
采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量。
三、主要技術指標
1、公稱直徑： 50 mm ≤DN≤1800mm
2、雷諾數范圍：5*103≤ReD≤107
3、公稱壓力：PN≤/6.4Mpa
4、工作溫度：－196～530℃
5、量程比;1:5,1:10,1:65

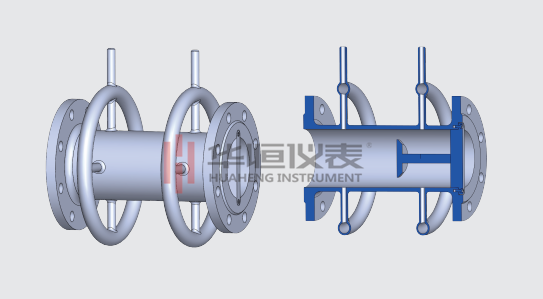

四、結構形式
五、型譜規格及說明
| 型譜規格 | 說明 | ||||||
| SMT-HX | 環形孔板 | ||||||
| 介質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接 | |||||
| 2 | 對焊連接 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | … | ||||||
| 64 | 6.4MPa | ||||||
| 公稱直徑 | -50 | DN50 | |||||
| -65 | DN65 | ||||||
| -80 | DN80 | ||||||
| … | … | ||||||
| -1800 | DN1800 | ||||||
