產品介紹
概述
標準節流裝置僅適用管徑為50mm和50mm以上的流量測量，管徑太小時，存在以下問題：
節流裝置種類不同，其雷諾數下線不同，雷諾數≧104是可以使用的界限，雷諾數太小，流出系數會隨雷諾數的變化而產生顯著的變化，導致不確定度增大，流量計就無精度可言。
按標準中規定的形狀進行相似加工存在困難以及孔板強度無法保證。
流速低到一定值時，差壓太小，因差壓同流速的平方成正比，當流速低到一定值時，差壓就變得更小，以致無法分辨。

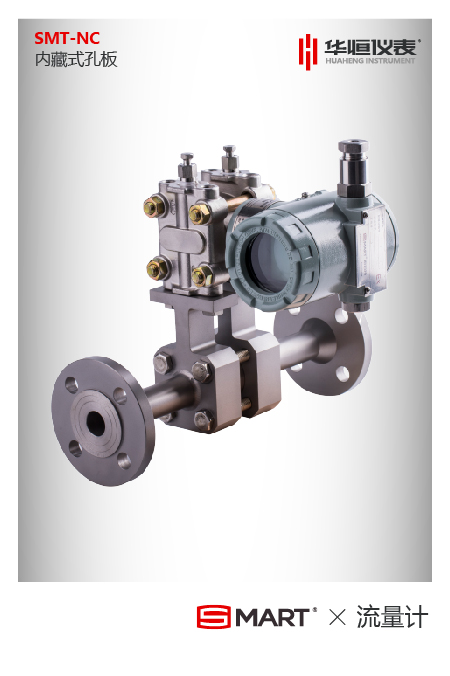

針對以上情況，我公司根據市場需求，研發了內藏式孔板流量計，可廣泛用于小管徑、低流速的流體測量。
特點：
傳感器與變送器連為一體，不需要一次閥及三閥組，以減小引壓管路帶來的附加誤差。
適用于管徑小于50mm的流量測量，典型的管道內徑為10mm和20mm,由于管徑縮小，流速及雷諾數得以提高，因而能得到較高的差壓，彌補了標準孔板不適合測量小流量的不足。
通過實流標定的方法保證測量精度。
主要技術指標
1.公稱直徑：10mm≤DN≦50mm。
2.公稱壓力：PN≤32MPa
3.節流孔徑比β：0.2≤β≤0.75
4.量程比：1:10,1:30
5、水平安裝。

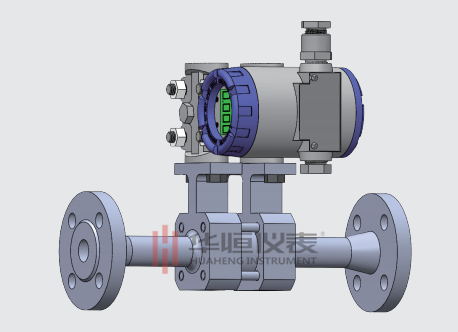

四、結構形式
五、型譜規格說明
| 型 譜 規 格 | 說 明 | ||||||
| SMT-NC | 內藏式孔板流量計 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 管道式法蘭連接 | |||||
| 2 | 與變送器連接 | ||||||
| 材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 320 | 32MPa | ||||||
| 公稱直徑 | －10 | DN10 | |||||
| ... | .... | ||||||
| －50 | DN50 | ||||||
