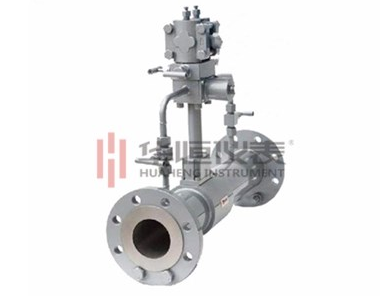

一體化智能型楔形流量計，是最新開發、生產的新型流量計。它的問世填補了長期以來國內流量測量領域尚無流量計能對流量變化范圍度大（流量隨時間變化梯度達數十倍）的城市供熱、城市供水、城市煤氣和天然氣準確計量的空白；突破了煉焦、煉油、化工等企業中的焦油、瀝青、殘渣油、石蠟油、易結晶萘油等各種高粘度液體介質的流量測量難題，同時也在化工企業有極強腐蝕性、并隨溫度變化而析出結晶的飽和或過飽和酸、堿、鹽溶液流量測量中獲得廣泛應用。它極具市場競爭力的特點有：



　　1．長期現場運行精度高。在液體流量測量中，精度最高可達0.2級；在氣體測量中，精度可達0.5級。這在其它差壓式流量計中是沒有的，在各類流量計中也是不多見的。



　　2．流量范圍度寬。通常達1︰25，當改變差壓變送器差壓后，可達1︰100以上。這是其它差壓式流量計無法比擬的。



　　3．適用范圍極廣。迄今為止，尚無任何流量計與其相媲美。不僅適用于單相流體，也適用于氣液、氣固和液固等雙相流體。其雷諾數最小達300，最高可達1×10 7；所以，楔形流量計既可工作在層流狀態，也可工作在紊流狀態，其最低流速達0.01m/s。而且楔形流量傳感器無沉積、不堵塞，可適用于高溫、高壓、高粘度、強腐蝕的各種液體和高含塵氣體的流量測量。



　　4．防粘附楔形傳感器。傳感器測量管與節流件防粘附，是業內人士期盼已久的愿望，是流量測量技術的重大突破。它消除被測量介質中的泥沙、粉塵、懸浮物、纖維等對流量傳感器測量管的粘附、堆積。同時也防止了測量管的腐蝕，是準確測量流量的基礎與保證，也是業內同行為之奮斗的目標。



　　楔形流量傳感器結構如圖1所示。楔形流量傳感器的檢測件是楔形孔板，它是一塊V形節流件，它的圓形頂角朝下，這樣有利於含懸浮顆粒（粉塵、泥沙及其它固體顆粒）流體和高粘度液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆粒或粘稠物的積存，從而確保了楔形流量傳感器長期運行穩定性：±0.1FS％Y，這樣高的長期運行精度在流量測量領域是迄今少見的。






　　一體化智能型楔形流量計的組成如圖2所示。它由一體化楔形流量變送器和人工智能流量運算器兩部分組成。其中一體化楔形流量變送器由楔形流量傳感器、轉接板和差壓變送器構成。一體化智能型楔形流量計的工作原理是：當充滿管道的流體流經楔形孔板時，其下游側動壓增加，靜壓減小，由差壓變送器在楔形孔板下游側測出流體的差壓，并將差壓信號轉為4~20mA.dc電流信號輸出，此信號經人工智能流量運算器處理后，其示值即為流量值。



　　分類



　　楔形流量變送器分類。按測量參數分類有：差壓測量型、差壓壓力測量一體型、差壓溫度測量一體型、差壓壓力溫度測量一體型以及溫度壓力差壓測量與補償運算一體型；按安裝方式分類有：焊接安裝、法蘭安裝與法蘭對夾安裝；按取壓方式分類有：管接取壓與法蘭取壓型，其中法蘭取壓又可分為平面法蘭與凸面法蘭取壓。按節流件類型分類有：固定型與可更換型；按測量管類型可分為防粘附測量管與非防粘附測量管。



　　特點



　　五年零維修



　　楔形流量傳感器獨特的結構型式，無三閥組、無冷凝器的一體化結構，防粘附測量管、高性能差壓變送器的配置，完善的檢驗、測試、試驗與標定以及嚴格的工藝制度及管理制度，確保了產品五年免維修。



　　防粘附測量管



　　因為防粘附測量管內壁，一不粘附和堆積被測介質中的泥沙、粉塵、懸浮物顆粒和纖維；二不銹蝕，保證了測量管通徑D不變，確保流量計的長期準確測量。



　　榫槽面與環連面密封



　　安裝法蘭的榫槽面與環連面的密封面形式可以保證傳感器測量管道安裝的同軸度，并且消除了密封墊偏斜對測量管內徑的遮擋覆蓋以及由此導致的測量誤差。



　　長期運行的精度不變，測量誤差小。



　　楔形流量傳感器的獨特結構型式，楔形流量計的一體化結構和楔形傳感器防粘附測量管等項技術它消除了被測量介質中的泥沙、粉塵、懸浮物、纖維等對流量傳感器測量管的粘附、堆積；同時也消除了測量管的腐蝕，是流量計長期準確測量的基礎與保證。



　　對被測介質物化性質適應能力極強，應用范圍廣。



　　測量介質：除應用于一般氣體、液體、蒸汽外，特別適用于高粘度、高腐蝕性、易結晶、含懸浮物、長纖維的液體及高含塵氣體的流量測量。



　　測量管徑：10~2500mm(超過范圍可特殊定貨)。



　　溫度壓力范圍：工作溫度上限700℃，公稱壓力上限42MPa。



　　雷諾系數使用范圍廣：下限Red＝300，上限Red≤1×10 7，它適用于極低雷諾數（Red＝300）的高粘度介質流量測量。



　　長期運行精度高、穩定性好。



　　測量誤差：±0.5%F.S；長期穩定性：±0.1%F.Ｓ/Y。



　　流量測量范圍度寬：通常達1︰25，當改變差壓變送器差壓值，可達1︰100以上。



　　雙向流流量測量



　　圖10法蘭取壓、焊接安裝圖11法蘭取壓、法蘭安裝圖9溫度壓力差壓測量與補償運算一體型同一套流量計既可測正向流介質流量，又可測反向流介質流量。



　　消除管道尺寸允許偏差導致的附加的誤差。



　　每臺楔形流量計出廠前都要進行實流標定，從而消除了測量管道尺寸允許偏差導致的測量誤差。



　　一體化



　　它集楔形流量傳感器、轉接板和差壓變送器于一體，去掉了導壓管路、各種閥門和管件，簡化了系統構成，大大提高了系統的可靠性與測量精度。



　　智能型



　　通過智能型差壓變送器的按鍵或通訊方式設定。在線修改差壓變送器的量程，可大



　　大拓寬系統的流量測量范圍度，最大可達到1∶100以上。



　　介質粘度上限：500mPa·S。



　　適用于低流速、低壓力、低壓損介質流量測量：測量介質最低流速0.01m/s。



　　傳感器結構簡單、可靠性高、無可移動部件與易損部件，使用壽命長。



　　主要技術參數



　　精度：0.5級，如需0.2級，0.3級，0.4級精度協商定貨。



　　長期運行穩定性：0.1%F.S/Y。



　　最低流速：0.01m/s。



　　使用壽命：可長達十年以上。



　　流量范圍度：同一差壓值時，一般為1︰25，當改變差壓變送器差壓后，可達1︰100以上。



　　雷諾數系數使用范圍：下限300，上限≤1×10 7。



　　測量液體粘度上限：500mPa·S。



　　工作壓力范圍：－0.1~42MPa。（超過量程范圍，可協商定貨）



　　工作溫度范圍：－160~700℃。



　　管道尺寸：10~2500mm。（超過此規格尺寸，可協商定貨）



　　直管段長度：上游側直管段≥5D，下游側直管段≥2D。



　　工作環境溫度：≤80℃。



　　工作環境相對濕度：15~85%。



　　差壓與壓力變送器電源電壓：24V.dc。



　　差壓與壓力變送器輸出電流：4~20mA。



　　人工智能流量運算顯示器電源電壓：220V.ac。



　　智能差壓與壓力變送器通訊方式：HART&BRAIN。



　　人工智能流量運算顯示器通訊方式：RS232&RS485。



　　人工智能流量運算顯示器可對差壓與壓力變送器提供24V.dc隔離電源。



　　人工智能流量運算顯示器可輸出4~20mA流量信號。

       以上就是關于“一體化智能型楔形流量計”的全部內容，如有疑問，可以隨時聯系我們。
