產品介紹
一、概述：

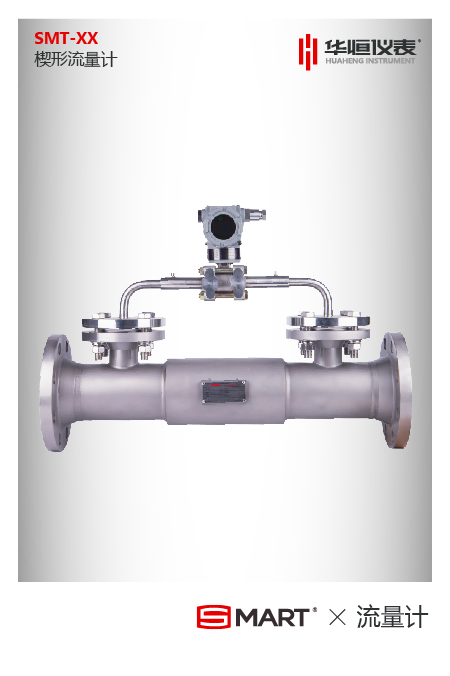

楔形流量計是由一塊V形的節流元件進行流量測量的流量?jī)x表。它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流，楔形流量計可用于粘滯性液體的流量測量，粘度可高達500mPaS,用于泥漿、礦漿、含沙原油、污水、重油、渣油等含有固體的懸浮液和低雷諾數等液體介質的流量測量,還可用于氣體、蒸汽介質的流量。該產品用于各種氣體，尤其適合臟污煤氣和天燃?xì)獾牧髁坑?jì)量。
二、特點：
1、采用“V”型體節流件可消除滯留區，防止系統出現堵塞現象。
2、雷諾數的適用范圍廣，雷諾數為500時，仍保持差壓與流量的平方關系。
3、差壓變送器可輸出4～20mA的電信號，便于配用各種儀表。
4、安裝使用及維護方便。
5、測量精度高，流量校準擴展不確定度：±0.5％～±0.2％（水校或油校）。
6、長期穩定性好，被用戶譽為零故障率儀表。
7、一次表分體式，更換楔形件（中間）可擴展量程。
8、款式多樣：
普通型：量程比在1︰5范圍內，流量系數的非線性誤差為≤±1％。
高性能型：量程比在1︰30范圍內流量校準擴展不確定度為±0.5％～±0.2％。
三、主要技術指標：
公稱直徑：10mm≤DN≤1000mm。
雷諾數范圍：Red最低可達300，最高可達106以上
公稱壓力：PN≤25MPa
工作溫度：t≤350℃
5、精度：0.5級、1級

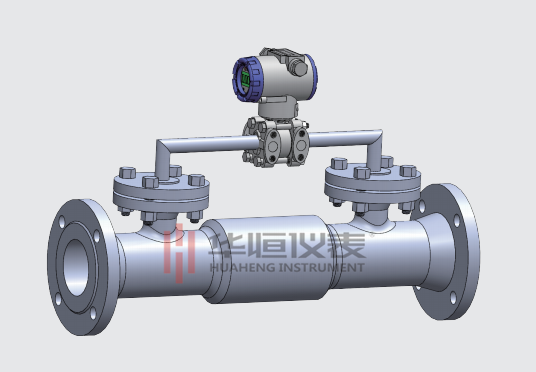

四、結構形式 五、型譜規格說明
| 型譜規格 | 說明 | |||||||
| SMT-XX | 楔形流量計 | |||||||
| 介質 | Y | 液體 | ||||||
| Q | 氣體 | |||||||
| Z | 蒸汽 | |||||||
| 連接方式 | 1 | 法蘭連接 | ||||||
| 2 | 對焊連接 | |||||||
| 法蘭材質 | C | 碳鋼 | ||||||
| S | 不銹鋼 | |||||||
| O | 其它 | |||||||
| 公稱壓力 | 025 | 0.25MPa | ||||||
| 06 | 0.6MPa | |||||||
| 10 | 1MPa | |||||||
| … | … | |||||||
| 100 | 10MPa | |||||||
| 公稱直徑 | -25 | DN25 | ||||||
| -32 | DN32 | |||||||
| -40 | DN40 | |||||||
| … | … | |||||||
| -300 | DN300 | |||||||
訂貨須知：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
