安裝方法



　　開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

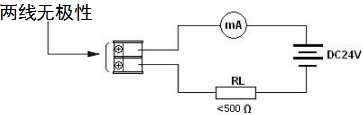

　　二線制接線方法



　　二、防爆超聲波液位計安裝參數含義



　　1、防爆超聲波液位計的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。



　　2、防爆超聲波液位計量程指儀表能夠測量的距離，安裝高度TH應小于量程。



　　3、防爆超聲波液位計盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.5m，則最高液位與探頭間距必須大于0.5m。如：量程：6米，盲區：0.45米，實際測量為：0~5.55米。



　　4、探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。



　　三、防爆超聲波液位計安裝原則



　　1、探頭發射面到最低液位的距離，應小于選購儀表的量程。



　　2、探頭發射面到最高液位的距離，應大于選購儀表的盲區。



　　3、探頭的發射面應該與液體表面保持平行。



　　4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。



　　5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。



　　6、若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。



　　四、防爆超聲波液位計安裝注意事項



　　1、防爆超聲波液位計在室外安裝建議加裝遮陽板以延長儀表使用壽命。



　　2、電線、電纜保護管，要注意密封防止積水。



　　3、防爆超聲波液位計雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。



　　4、防爆超聲波液位計在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。



　　以上就是“防爆超聲波液位計安裝方法”的內容，如有需要，請聯系我們！
