西安華恒儀表制造有限公司是一家專門研發、生成、定制流量計和變送器的廠家，今天為大家介紹一下“孔板流量計的原理和安裝要求”。






　　一、孔板流量計工作原理



　　充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。



　　在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下:



　　C-流出系數無量綱



　　d-工作條件下節流件的節流孔或喉部直徑D-工作條件下上游管道內徑qm-質量流量Kg/sqV一體積流量m2/sB-直徑比d/D無量綱流體的密度Kg/m2



　　可膨脹性系數無量綱孔板流量計結構



　　在當前文檔中搜案



　　節流裝置組成



　　節流件:標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等



　　取壓裝置:環室、取壓法蘭、夾持環、導壓管等測量管



　　孔板流量計的安裝要求:對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。



　　A孔板流量計適用范圍



　　1.公稱直徑:15 mm SDNs1200mm2.公稱壓力:PNs10MPa



　　3.工作溫度:-50Csts550C4.量程比:1:10，1:155.精度:0.5級，1級



　　二、孔板流量計的特點



　　節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。孔板流量計算采用國際標準與加工應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。標準型節流裝置無須實流校準，即可投用。

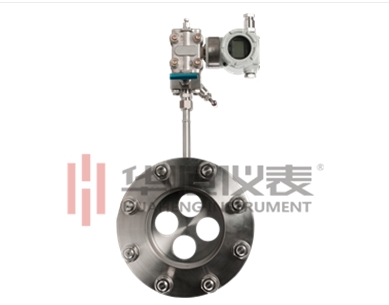

　　一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。



　　智能型特點



　　采用進口單晶硅智能差壓傳感器高精度，完善的自診斷功能



　　智能孔板流量計其量程可自編程調整。



　　可同時顯示累計流量、瞬時流量、壓力、溫度。



　　具有在線、動態全補償功能外，還具有自診斷、自行設定量程。配有多種通訊接口穩定性高



　　量程范圍寬、大于10:1



　　智能型技術指標高精度:0.075%



　　高穩定性:優于0.1%FS/年高靜壓:40MPa



　　連續工作5年不需調校可忽略溫度、靜壓影響抗高過壓



　　三、孔板流量計安裝要求



　　1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D0/B。



　　2、孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。



　　3、節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。



　　4、取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。



　　5、可選帶上、下游直管段。



　　6、D-D/2取壓是成套供貨，法蘭連接可直接安裝。



　　以上就是“孔板流量計的原理及安裝要求”，如有疑問，可以隨時聯系我們。
