電磁流量計接收不到信號或信號太弱不算是大問題。當出現這種情況時候該認真做好以下步驟便可迎刃而解。電磁流量計一般在安裝過后無保養的前提下都能正常運行很長一段時間，之后需要保養和日常檢查。



　　1.首先確認管道中是否充滿流體。



　　2.如果管道太靠近墻壁，可在有傾斜角度的管道直徑上安裝探頭，而不必非在水平管道直徑上安裝，應選用Z法安裝探頭



　　3.對內壁結垢嚴重的金屬管道可使用擊打的辦法使結垢部分脫落或裂縫，但要注意，此方法有時反而因為結垢和內壁之間產生空隙而絲毫無助于超聲波的傳輸。



　　4.仔細選擇管道致密部分并充分打磨光亮，涂抹充分的藕合劑安裝好探頭；



　　5.分別細心地在安裝點附近慢慢移動每個探頭，尋找到最大信號點，防止因為管道內壁結垢或因為管道局部變形導致超聲波束反射出預計的區域而錯過可接收到較強信號的安裝點；

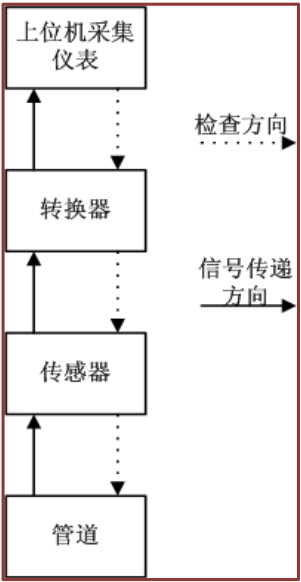

　　無流量信號、信號波動、零點不穩、無累積信號、流量測量值與參比值不符，通常檢查整個測量系統和判斷故障的程序如圖：



　　遇到信號問題不要急于檢修傳感器，也不要直接把轉換器返廠維修，要按程序檢查確認是什么問題造成的，避免制造不必要的麻煩。



　　2、流量信號問題常用的檢查方法



　　2.1經常采用的檢查手段或方法及其檢查內容列舉如下：

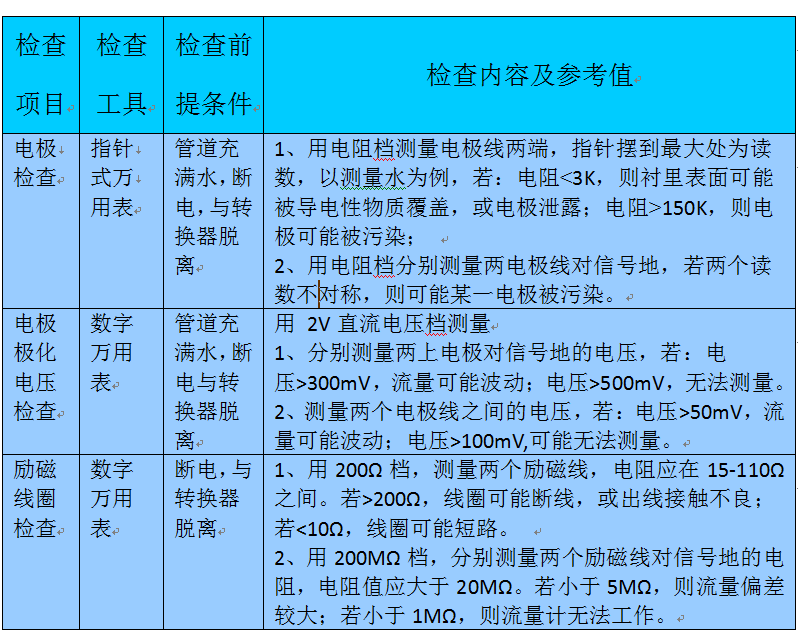

　　1、電阻法：信號線、勵磁線的通斷；勵磁線圈的通斷、電極對稱性測量；電極對地的絕緣電阻；勵磁線圈對地的絕緣電阻



　　2、替代法：利用轉換器和傳感器間以及轉換器內各線路板部件間的互換性，以替代法判別故障所在位置。



　　3、信號蹤跡法：用模擬信號器替代傳感器，在液體未流動條件下提供流量信號，以測試電磁流量轉換器。



　　4、檢查步驟：首先要檢查采集儀表和轉換器，用模擬信號器檢查是轉換器問題還是傳感器故障。若是轉換器故障，替代法調試；若是傳感器故障需要調試時，因必須停止運行，關閉管道系統，因涉及面廣，常不易辦到。通常只有在作完其他各項檢查，最后才下決心，卸下管道檢查傳感測量管內部狀況或調換。



　　2.2無流量信號



　　1、查連接電纜（勵磁線、信號線）



　　2、查參數，是否流量太小被切除，是否空管報警閾值不正確



　　3、查管道材質是否金屬，若非金屬，是否有接地電極或接地環



　　4、查液體流動與傳感器箭頭方向一致性（單向測量）和管內流體充滿性



　　5、查傳感器完好性和測量管內壁況



　　6、查轉換器故障（用替代法或用信號源檢測）



　　2.3流量波動



　　1、液體本身的波動



　　2、管道未充滿液體或液體中含有氣泡



　　3、檢查傳感器接地，外界電磁干擾等



　　4、論證核查液體物性



　　5、調查液體與電極材料匹配



　　6、查轉換器故障（用替代法或用信號源檢測）



　　2.4零點不穩



　　1、管道未充滿液體或液體中含有氣泡



　　2、管道有微量波動



　　3、接地不完善



　　4、調查液體特性



　　5、調查信號線路絕緣



　　6、檢查轉換器



　　2.5流量測量值與應用參比值不符



　　1、轉換器設定值不正確（包含出廠標定系數和傳感器系數）；



　　2、傳感器安裝位置不妥，未滿管或液體中含有氣泡；



　　3、未處理好信號電纜或使用過程中電纜絕緣下降；



　　4、傳感器上游流動狀況不符合要求；



　　5、傳感器極間電阻變化或電極絕緣下降；



　　6、所測量管系存在未納入考核的流入/流出值。

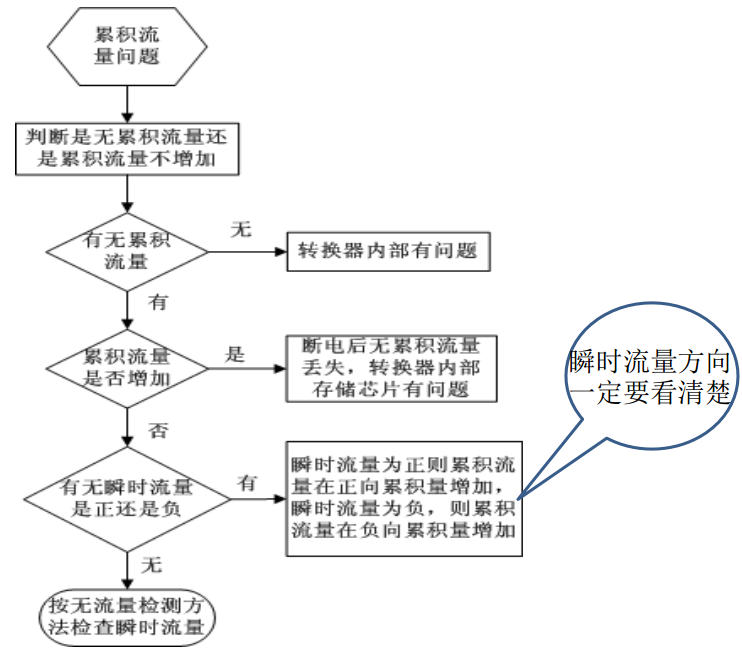

　　2.6累積流量問題。
