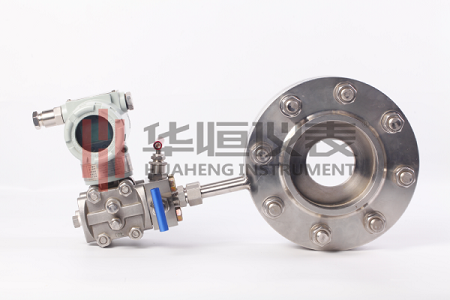

標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓包括環室取壓、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定精度高結構簡單制造成本低但壓力損失較大。標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。



　　適用范圍



　　1、公稱直徑50mm≤DN≤1200mm超出此范圍屬非標準節流裝置



　　2、公稱壓力PN≤16MPa



　　3、孔徑比0.20≤β≤0.75



　　4、雷諾數范圍當0.20≤β≤0.45時5000≤ReD，當0.45≤β≤0.75時10000≤ReD



　　5、精度級



　　結構形式

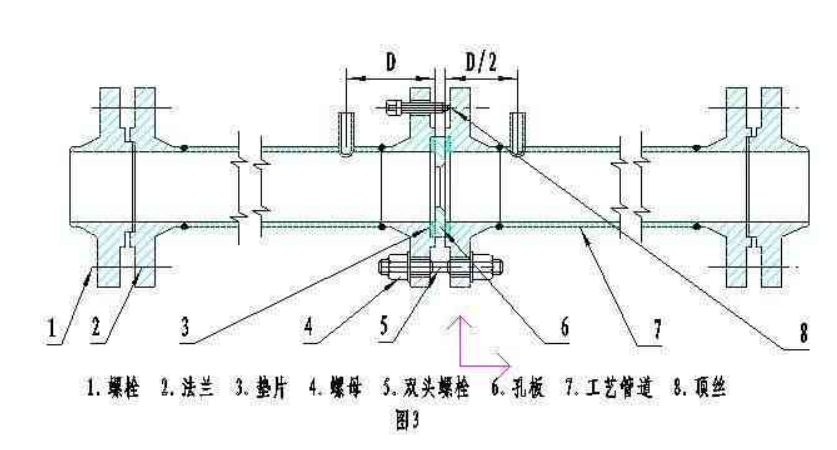

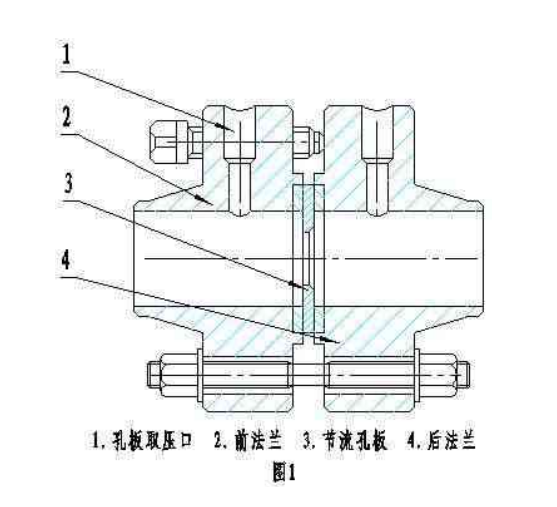

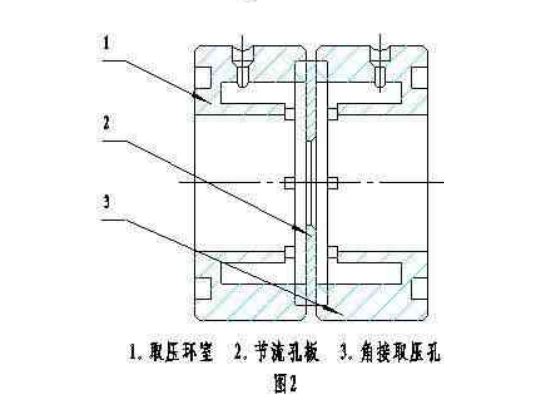

　　1、法蘭取壓、角接取壓、D-D/2取壓方式分別見圖1、圖2、圖3

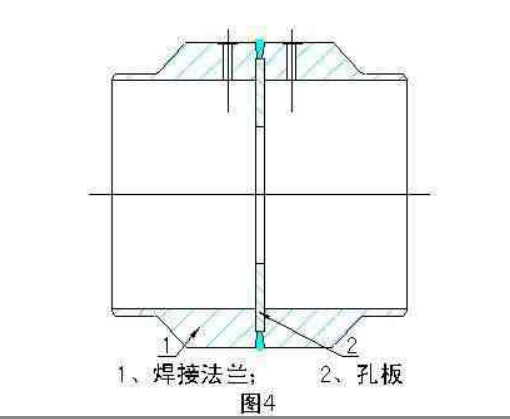

        2、整體式焊接結構見圖 4



　　安裝要求



　　1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心不同心度不得超過0.002D/β。



　　2、孔板的正負壓方向上下游取壓法蘭應與介質流向相符取壓孔的方位可根據介質不同和變送器的安裝情況確定。



　　3、節流裝置與管道連接時焊接處端面與管道軸線的不垂直度不得大于1°焊接后內部焊縫應加工處理使其光滑無焊巴和焊渣。



　　4、取壓法蘭與管道焊接前應先將管道上的取壓孔鉆好其直徑與取壓法蘭上的取壓孔徑相同焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。



　　5、可選帶上、下游直管段。



　　6、D-D/2取壓是成套供貨法蘭連接可直接安裝。
