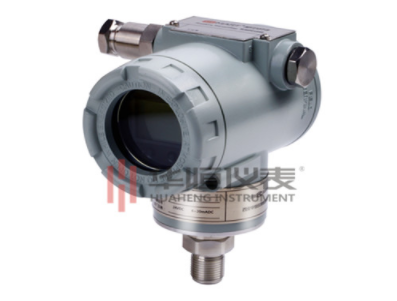

一、概述



　　3151型變送器具有非常豐富的品種這些品種可以精確地測量微差壓至大差壓、低壓力至高壓力、液位、真空度和比重。配合節流裝置還可以測量流量不采用開方器。



　　法蘭式液位變送器有平法蘭和插入式法蘭安裝法蘭有3″和4″、150#工作壓力為2.0MPa和300#工作壓力為5.0MPa四種組合可供用戶選用。接液材料除316不銹鋼之外還有哈氏合金、蒙乃爾和鉭可使用于腐蝕性介質中。



　　3151DP/GP型差壓/壓力變送器配上遠傳密封裝置后可避免被測介質直接與變送器的隔離膜片接觸提供了一種可靠的測量方法。



　　采用金屬密封的δ室作為感測元件使變送器消除機械方式傳遞力時抗沖擊和振動差的問題消除外部應力和扭矩引起的誤差保證變送器具有較高的穩定性能同時減小靜壓13.79MPa31.0MPa引起的誤差由于各品種采用大致相同外型尺寸使1151整個系列從測量0.12kPa的微差壓型到測量41.37MPa的壓力型都具有大致相同的外型和重量。



　　3151型變送器設計精巧具有防爆和全天候結構。安裝、使用和調校都很方便且簡單。接線端子和放大線路放置在上部的可密閉的電氣腔室中且彼此相互隔離開。所以現場接線時放大器仍在密封狀態下工作。放大線路有反極性保護防止由于接錯而損壞變送器。



　　3151工作時的容積變化量小于0.16毫升可防止被測介質液柱過大變化因而可不需為補償容積變化量而增置冷凝器或液位筒。采用鉭、哈氏合金和蒙乃爾合金等防腐性材科以適應腐蝕性介質的測量。采用集成電路元件和接插式印制電路板使得故障少維修方便減少了備品備件降低了維修成本。



　　二、技術數據



　　（在無遷移、標準參比條件、充硅油和隔離膜片是316SST不銹鋼的情況下）



　　精度：精度包括線性、變差和重復性。



　　線性*：為精度之半。



　　滯后*：為線性誤差之半范圍5等于線性誤差。



　　*僅對DP型低中高差壓變送器而言。



　　不靈敏區無



　　穩定性六個月內不超過變送器的精度。



　　溫度影響在最大量程下（例如范圍4的037.29kPa）



　　·零位誤差為量程的±0.5/55℃



　　·總誤差（包括量程和零位誤差--以下相同）為±1％/55℃



　　·315lDP3為上述影響的二倍



　　·315lDR2在最大量程（0～1.49kPa）下零位誤差為量程的±1％/28℃總誤差為量程的±1.5％/28℃



　　·對DP型變送器在高量程下只考慮總誤差其值為±1.5％/55℃對于范圍3其值為±2.5％/55℃。



　　在最小量程下例如范圍4的6.22kPa



　　·零位誤差為量程的±3％/55℃



　　·總誤差為±3.5％/55℃



　　·315lDP3為上述影響的二倍。



　　靜壓影響DP、DP、HP、DR型的靜壓影響。



　　過載壓力影響對GP、AP型變送器來說在不同測量范圍的高量程下按“功能規范”項目中的規定超壓時其超壓誤差不大于±0.25％。



　　振動影響：在任何方向上震動頻率到200Hz時所引起的誤差為最大范圍的±0.05％/g。



　　電源影響：小于輸出范圍的±0.005％/V。



　　負載影響：電源穩定時，無負載影響。



　　安裝位置影響：當測量膜片未垂直安裝時，可能產生不大于0.24kPa的零位誤差，此誤差可通過調零來消除。對量程無影響。
