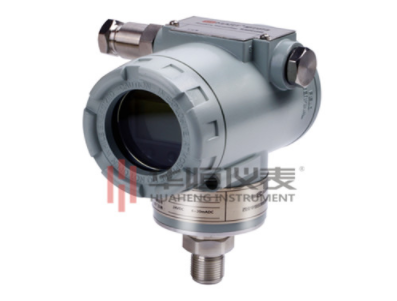

小巧型壓力變送器產品功能特點、廠家故障維修辦法及選型注意事項。



　　小巧型壓力變送器采用進口擴散硅或陶瓷壓阻傳感器作為壓力檢測元件，采用微熔技術，利用高溫玻璃將微加工硅壓敏電阻熔化在不銹鋼膜片上。玻璃粘接工藝避免了溫度、濕度、機械疲勞和介質對膠水和材料影響，從而提高了傳感器在工業環境中的長期穩定性能。該系列油壓變送器也屬于316壓力變送器的一類，由于它的體積小，故稱之為小巧型壓力變送器



　　原理：



　　小巧型壓力傳感器的壓力敏感元件為擴散硅芯體，所心其原理為當變送器中的壓力芯體受壓時,使膜片產生微小的形變,膜片上的4個半導體電阻組成的惠斯通電橋,將壓阻效應實現了壓力轉換成電信號,最后經V/A電壓電流轉換成與被測介質（液體）的壓力成線性對應關系的4-20mA標準電流信號輸出。



　　1、體積小、重量輕，可在狹窄位置安裝使用。



　　2、集成化專用芯片，分立元件少，溫度特性好。



　　3、易操作、維護檢修方便。



　　4.具有反向極性和限流保護；



　　5.激光調阻溫度補償；



　　6.零點、量程可現場調節（帶表頭款）；



　　7.范圍寬抗腐蝕，適于多種介質；



　　8.過載及抗干擾能力強，性能穩定；



　　9.體積小、重量輕，可在狹窄位置安裝使用；



　　要很好的對小巧型壓力變送器進行選型，需要清楚幾個參數：



　　1、壓力量程；2、使用溫度范圍；3、被測量的介質；4、測量精度；5、輸出信號；6、接口尺寸等



　　壓力量程，即是要測量的zui小壓力和zui大壓力差。一般壓力變送器有1.5倍的過載能力。



　　使用溫度范圍，zui低使用溫度和zui高使用溫度。一般是-20～80℃.如果溫度在高，需加其它降溫措施。



　　選擇小巧型壓力變送器應該注意6點事項：



　　1、壓力量程：即是要測量的zui小壓力和zui大壓力差。一般壓力變送器有1.5倍的過載能力。



　　2、使用溫度范圍：zui低使用溫度和zui高使用溫度。一般是-20～80℃.如果溫度在高，需加其它降溫措施。



　　3、被測量的介質：隨著被測介質的不同，對壓力變送器的要求是不同的。比如耐酸耐堿，陶瓷傳感器比較好。外殼的耐酸耐堿性等。



　　4、測量精度：一般使用場合，0.5%精度的比較多。如果要求測量更精確，可以要求0.2%，或0.1%的測量精度。



　　5、輸出信號：是對相關使用二次儀表能接受什么信號。大多使用4～20mA，也有其它0-5V，0-10V或0～20mA等等輸出信號。



　　6、接口尺寸：是按照客戶現場使用條件，加工相應的安裝尺寸



　　小巧型壓力變送器在使用過程中難免出現各種各樣的故障，其影響因素眾多，例如小巧型壓力變送器內隔片與傳感原件間存在灌充液漏，零點和量程偏移、輸出不穩定等都會導致小巧型壓力變送器精度下降甚至發生損壞；天氣因素也會對變送器造成影響，如雷擊會損壞變送器膜盒的電路、導致無法通訊；潮濕的環境會損壞線路；變送器量程選擇不合理會造成感壓元件不可逆的變形。以下介紹幾種常見的故障類型：



　　（1）線路故障。當出現線路故障時，計算機顯示數值出現異常，將變送器接線盒打開，檢查線路是否存在虛接、短接或者斷接的現象，在采用測電源、搖絕緣以及量電阻等方法排查故障。



　　（2）變頻干擾。在進行布線時，多種信號線之間互相干擾，尤其是在動力線與信號線串在同一管道中產生的干擾作用更為嚴重，此種情況下會導致變送器不通訊甚至致使錯誤。可以通過增大儀表電纜與動力電纜槽架距離的方式來避免此類錯誤操作。



　　（3）引壓管故障。引壓管故障通常有引壓管堵塞、引壓管漏氣、引壓管積液三種故障類型，引壓堵塞一般是由排放不及時或者介質臟、粘等導致的；引壓管漏氣是由變送器接電、截止閥等附件較多，增加了泄露點；引壓管積液通常是由于氣體取壓方式不合理或者引壓管安裝錯誤造成的，引壓管積液會影響測量精度。



　　（4）電信號傳輸故障。小巧型壓力變送器若使用或維護不當極易導致電信號的傳輸故障，例如為了節省時間將變送器放在被測設備附近，導致信號傳輸距離過遠，信號就會出現干擾或衰減現象，此時要根據需要增加電纜線的截面積。
