概述

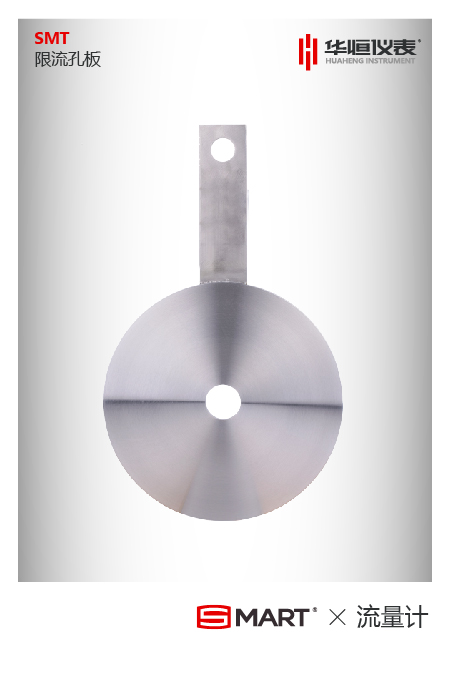

很多的工業現場的工藝裝置中，在需要限制流量和降低壓力的地方，大多采用調節回路來實現，有些管道中流體的流量僅要求限定在某些規定的范圍內而不需要調節，對流量的準確性要求也不高，完全可以用限流孔板來代替。
限流孔板根據GB2624,HG/T-20507等標準設計制作。
用途：
工藝物料需要降壓的場合。
在管道閥門上、下游需要較大壓降時，為減少流體對閥門的沖蝕。
流體需要小流量且連續流體的地方，如泵的沖洗管路，熱備用泵的旁路管道，分析取樣管等。
需要降壓以減少噪音或磨損的地方，如放空系統。
主要技術指標
公稱壓力：PN≦25MPa
溫度范圍：-196~650℃
公稱通徑：DN10~DN1000
結構形式：
型譜規格說明
| 型 譜 規 格 | 說 明 | ||||||
| SMT-XL | 限流孔板 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 管道式法蘭連接 | |||||
| 2 | 對夾式法蘭連接 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 100 | 10MPa | ||||||
| 公稱直徑 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －1000 | DN1000 | ||||||
